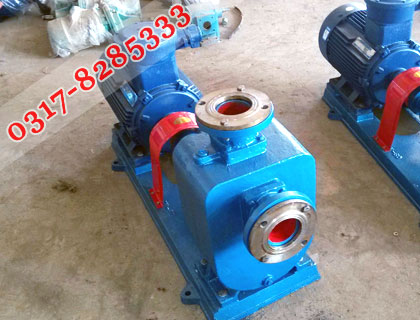

煤油卸車泵

煤油裝卸泵油庫卸油掃倉泵

煤油卸車泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
煤油裝車泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏油。
泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

性能參數表

序號	型號	流量		揚程 m	泵汽蝕余量 m	自吸性能 min/5m	轉速 r/min	軸功率 kw	進出口徑 mm	電機
序號	型號	m3/h	L/min	揚程 m	泵汽蝕余量 m	自吸性能 min/5m	轉速 r/min	軸功率 kw	進出口徑 mm	型號	功率kw
1	25CYZ-27	3	50	27	3	3	2900	0.6	25	YB801-2	0.75
2	40CYZ-20	6.3	105	20	3.5	2	2900	0.88	40×32	YB802-2	1.1
3	40CYZ-40 (50CYZ-40)	10	167	40	3.5	1.5	2900	2.8	50×40 (50)	YB112M-2	4
4	50CYZ-12	15	250	12	3.5	2.5	2900	1.1	50	YB90S-2	1.5
5	50CYZ-20	18	300	20	3.5	2	2900	1.8	50	YB90L-2	2.2
6	50CYZ-35	14	233	35	3.5	1.5	2900	2.7	50	YB112M-2	4
7	50CYZ-50	12.5	208	50	3.5	1.5	2900	4.3	50	YB132S1-2	5.5
8	50CYZ-60	15	250	60	3.5	1.5	2900	6.3	50	YB132S2-2	7.5
9	50CYZ-75	20	333	75	3.5	1.5	2900	9.9	50	YB160M1-2	11
10	65CYZ-15	30	500	15	4	2	2900	1.92	65	YB100L-2	3
11	65CYZ-30	25	416	30	4	2	2900	3.2	65	YB112M-2	4
12	80CYZ-13	35	583	13	4	3.5	2900	1.9	80	YB100L-2	3
13	80CYZ-17	43	716	17	4	2	2900	3.1	80	YB112M-2	4
14	80CYZ-25	50	833	25	4	1.5	2900	5.2	80	YB132S2-2	7.5
15	80CYZ-32	50	833	32	4	1.5	2900	6.8	80	YB132S2-2	7.5
16	80CYZ-55	60	1000	55	4	1.5	2900	15.0	80	YB160L-2	18.5
17	80CYZ-70	60	1000	70	4	1.2	2900	20.1	80	YB180M-2	22
18	100CYZ-40	100	1667	40	4	2	2900	18.3	100	YB180M-2	22
19	100CYZ-40A	100	1667	40	4	1.5	1470	18.5	100	YB180L-4	22
20	100CYZ-65	100	1667	65	4	2	2900	27.7	100	YB200L1-2	30
21	100CYZ-75	70	1167	75	4	2	2900	24.2	100	YB200L1-2	30
22	150CYZ-55	160	2667	55	5	2	2900	38.1	150	YB225M-2	45
23	150CYZ-65	170	2833	65	5	1.3	1470	51.0	150	YB250M-4	55
24	200CYZ-63	280	4667	63	5	1.5	1480	75.1	200	YB280M-4	90
25	80CYZ-125	50	833	125	4	1.5	2900	41.3	80	YB250M-2	55
26	100CYZ-125	100	1667	125	4	1.5	2900	69.4	100	YB280S-2	75
27	150CYZ-125	150	2500	125	5	1.5	2900	93	150	YB315S-2	110
28	200CYZ-125	200	3333	125	5	1.5	2900	119.7	200	YB315M-2	132
29	250CYZ-50	400	6666	50	6	1.5	1480	77.2	250	YB280M-4	90
