KCB齒輪泵

KCB齒輪泵是我國的傳統產品，結構和設計是50年代初期引進蘇聯的產品，具有結構簡單，實用，使用維護方便等特點。KCB系列齒輪泵均設有安全閥，當KCB齒輪油泵超載時自動打開可對電機起保護作用，但不能作為常開式溢流閥來調節泵的工作壓力。
我廠生產的KCB–200B齒輪泵以上規格的產品均將安全閥改為溢流閥，可在額定壓力范圍內任意調節泵的工作壓力，不用在管路上再另行安裝溢流閥等元件，起到調節和超載保護的雙層功能。
全系列KCB齒輪泵用三爪式彈性聯軸器與電機組成油泵整機。
KCB齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
KCB齒輪泵有良好的自吸性，泵內運動部件利用輸送的液體實現潤滑，致工作時可以不加引液和潤滑劑。
KCB齒輪泵安裝順序：
（1）將機組放在埋在有地腳螺栓的基礎上，在底座與基礎之間放成對墊，作正用。
（2）松開聯軸器，用水平儀分別放在泵軸和底座上，通過調整楔塊墊使機組至水平，找正后，適當擰緊地腳螺栓，以防走動。
（3）用混凝土灌注底座和地腳螺栓孔。
（4）待混凝土干后，檢查底座和地腳螺栓是否有不良松動等現象，檢查后應擰緊合格后應擰緊地腳螺栓，并重新檢查泵的水平度。
（5）校正泵軸和電機軸的同軸度，在聯軸器處圓上的偏差允許小于0.1毫米，兩聯軸器平面間的間隙應2~3毫米，在兩聯軸器端面上，間隙差數不得超過0.3毫米。
（6）在接好管路及確定原動機轉動方向后，再接上聯軸器，并再校核一遍圓的同軸度。
（7）在機組實際試運轉3~4小時后檢查，如沒有不良現象則認為安裝合格。
（8）在安裝過程中為防止雜物落入機器內，應將機組孔眼均蓋好。
（9）齒輪泵在開啟前對進出管路進行清洗，在齒輪泵的進口段加上過濾器，以防雜物進入泵內。

KCB齒輪泵性能參數表

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 r m	效率 η %	電動機
	m3/h	L/min					功率KW	型號
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
KCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980				45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985				75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989				110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989				160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989				200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989				250	Y355L2-6

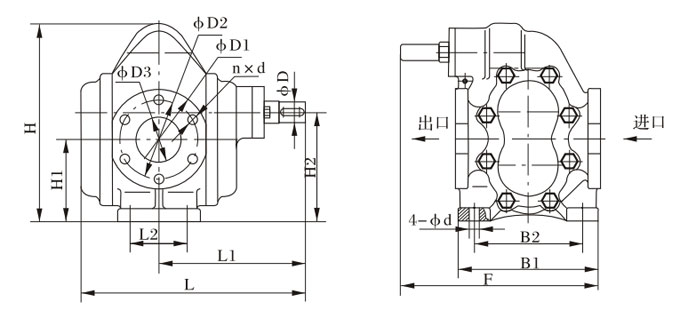

型號	L	L1	L2	B1	B2	H	H1	H2	F	φD1	φD2	φD3	n×d	φD	4-φd
KCB-200	290	200	66	214	160	263.5	118	152.5	300	140	110	50	4-M12	28	13
KCB-300	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-483.3	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-633	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18
KCB-960	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18
