KCB齒輪油泵

KCB齒輪油泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
KCB齒輪油泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。 KCB齒輪油泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
KCB齒輪油泵主要用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油！

結構說明
KCB齒輪泵由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。
1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
2、安全閥。
KCB齒輪油泵裝有安全閥，當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。
3、軸承。
KCB18.3-83.3齒輪油泵采用DU軸承；可根據用戶要求采用自潤滑軸承套。
KCB133-960齒輪油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。
軸承為內置型式，依靠被輸送介質進行潤滑。
4、軸封。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。
a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于100℃：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b. 機械密封：機械密封的特點是密封可靠、壽命長，成本高。動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。
用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5、進、出油口型式：
KCB18.3-83.3齒輪油泵泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。
KCB133-960齒輪油泵配帶管螺口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。
6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。

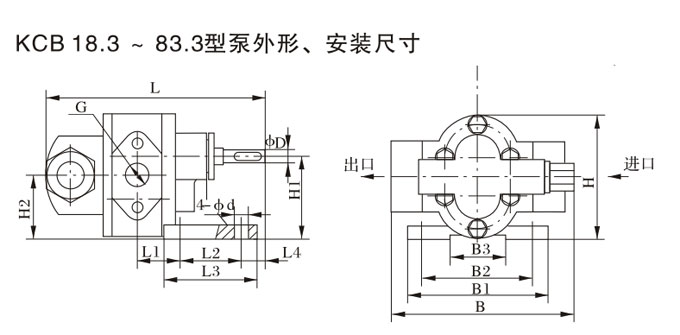

型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	φD	G	4-φd
KCB-18.3	217.5	35	80	115	16	192	150	120	66	136	90	69	20	G3/4"	16
KCB-33.3	231	42.5	80	115	16	192	150	120	66	136	90	69	20	G3/4"	16
KCB-55	246	50	80	115	16	192	150	120	66	136	90	69	20	G1"	16
KCB-83.3	271	62	80	115	16	192	150	120	66	136	90	69	20	G11/2"	16

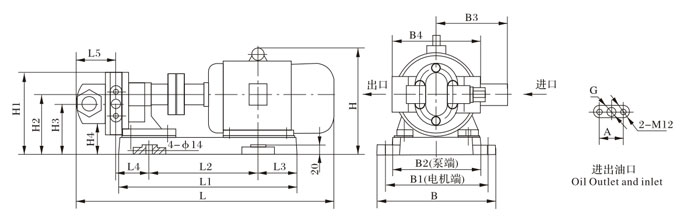

KCB-18.3～KCB-83.3外型、安裝尺寸及重量

型號	L	L1	L2	L3	L4	L5	H	H1	H2	H3	H4	B	B1	B2	B3	B4	A	G	重量 Weight(kg)
KCB-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	G3/4"	62.15
KCB-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	G3/4"	66.8
KCB-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	G1"	64.15
KCB-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	G11/2"	70.15

KCB齒輪油泵性能參數表

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 r m	效率 η %	電動機
	m3/h	L/min					功率KW	型號
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
KCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980				45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985				75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989				110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989				160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989				200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989				250	Y355L2-6
